型号：2450MHz/915MHz

2450MHz/915MHz微波波导元件

CW2450 三端环形器

频率:       2450 MHz ± 20 MHz

插入最大功率:    => 6 kW

嵌入不足:     <= 0.5 dB

屏蔽度:   &nbsp;   =&gt; 25 dB

驻波比:  &nbsp;     1.2:1

蒸发:     &nbsp; 油冷 > 5 l/min

给水管外径:    12mm

波导: &nbsp;     BJ-26 带 FD 26 活套法兰

规格:       180×100×200 mm

称重:      约 5 kg

WS2450 短负载带监测头

规律:       2450 MHz ± 20 MHz

键盘输入电率:     > 6 kW

驻波比:    &nbsp; &nbsp;  1.2:1

探测藕合指数:  60 dB +- 0.1 dB

监测站头连结:   L16 N type

波导:         BJ-26 带 FD 26 活套法兰

制冷:      &nbsp;&nbsp; water > 5 l/min

排水管外径:     12mm

面积:     &nbsp; 110×155×95 mm

总重量:       约 2 kg

WT2450 电动销钉调配器

规律:     2450 MHz ± 20 MHz      ;

键盘输入电率:    > 6 kW

驻波弹性系数:   => 40 (可以调整 )

马达主要参数:   DC 5V or 12V

波导:       BJ-26 带 FD 26 法兰部

尺寸规格:   ;    250×120×240 mm

克重:       约5 kg

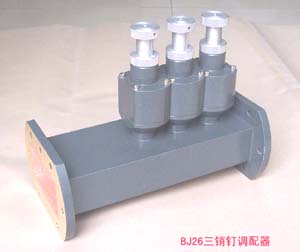

WT2450/3 手动3销钉调配器

概率:      2450 MHz ± 20 MHz

导入马力:    > 6 kW     &nbsp;

驻波弹性系数:    => 40 (可调节)

波导:    &nbsp; BJ-26 带 FD 26 卡箍

规格:      250×140×260 mm

净重:      约 4.5 kg

WCS2450 定向耦合器

频带宽度:        2450 MHz ± 50 MHz

藕合公式:       > 50 dB              &nbsp;

导向性:   &nbsp;     > 20 dB

输入输出对接:      L-16 N type 50Ω

驻波比率:      < 1.10

波导:       BJ-26 带 FD 26 卡箍

规格尺寸:   &nbsp;  120×138×115 mm

容量:       约 3 kg

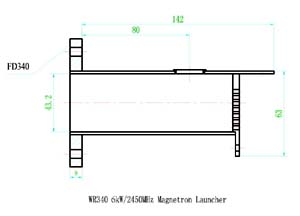

CK625 磁控管激励腔

频繁:     2450 MHz ± 20 MHz

导入耗油率:    > 6 kW

驻波比:       1.2:1 max &nbsp;

波导:     BJ-26 带 FD 26 蝶阀法兰

规格尺寸:     165×140×95 mm

总重量:     约 1.9 kg

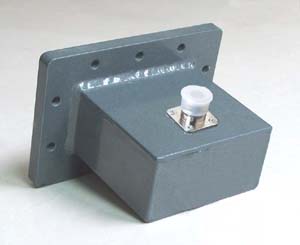

WCT2450 波导-同轴转换器

频段: ;    2450 MHz ± 20 MHz

填写输出功率:    > 6 kW

驻波标准值:    < 1.2

同轴连接方式:    N type (50 Ohm)

波导:     BJ-26 带 FD 26 法兰盘

规格尺寸:     90×140×95 mm

自重:      约 1.3 kg

WC915 三端环形器

几率:     915 MHz ± 25 MHz    &nbsp;

输出额定功率:    > 5kW&nbsp;               &nbsp;

添加损耗率:     < 0.5 dB

屏蔽度:&nbsp; ;     > 20 dB

冷去:       水冷散热器 > 5 l/min

波导:    BJ-9 带 FDP 9 蝶阀法兰

寸尺:     500×500×220 mm

体积:     约 10 kg

WT915 三销钉调配器

工作频率:     915 MHz ± 25 MHz&nbsp;

设置效率:    > 5 kW &nbsp;

驻波比率:     => 20（可以调整）

参比电极性能指标:    DC12V, 50mA

波导:    BJ-9 带 FDP 9 蝶阀法兰

外形尺寸:     650×220×500 mm

净重:     约 9 kg

WS915 短负载带监测头

几率:     915 MHz ± 25 MHz

输出效率:    > 5kW

解耦比率: > 50 dB

驻波比:    &nbsp;  ; 1.2:1

保压:      风冷 > 5 l/min

波导:    BJ-9 带 FDP 9 蝶阀法兰

的尺寸:    380×300×220 mm

体重:      约 7.5 kg

弯波导:  90 度

1. H-面:                                      ;

WGB-3A, BJ-22 带 FD or FDP22法兰盘      &nbsp;

WGB-1A, BJ-26 带 FD or FDP26 蝶阀法兰

WGB-2A, BJ-32 带 FD or FDP32 活套法兰

WGB-4A, BJ-9 带 FDP 9 卡箍

2. E-面:

WGB-3B, BJ-22 带 FD or FDP22 卡箍

WGB-1B, BJ-26 带 FD or FDP26 法兰片

WGB-2B, BJ-32 带 FD or FDP32 法兰部

WGB-4B, BJ-9 带 FDP 9 活套法兰

WCS915 定向耦合器

速率:      ; 915 MHz ± 25 MHz          &nbsp;

解耦公式:       =&gt; 40 dB      &nbsp;

方面性:     &nbsp; => 20 dB

工作输出联接:      N type

导入效率:    > 5 kW

波导: &nbsp;    BJ-9 带 FDP 9 活套法兰

长宽比:      300×340×220 mm

E/H-面 功分器:

                                                   &nbsp;

BJ-32 带 FD or FDP32 法兰盘

BJ-26 带 FD or FDP26 蝶阀法兰  &nbsp;        &nbsp;

BJ-22 带 FD or FDP22 法兰盘

BJ-9 带 FDP 9 法兰盘

波导过渡器

WGA-A, BJ-32-BJ-26 带 FD or FDP   &nbsp;

WGA-B, BJ-32-BJ-22 带 FD or FDP

WGA-C, BJ-26-BJ-22 带 FD or FDP

直波导

WGS-C, BJ-22 带 FD or FDP22 活套法兰

WGS-A, BJ-26 带 FD or FDP26 蝶阀法兰

WGS-B, BJ-32 带 FD or FDP32 法兰盘

WGS-D, BJ-9 带 FDP 9 法兰盘

WGSC-A 短路活塞带标尺

频段:   &nbsp;  2450 MHz ± 15 MHz

可以调节长度:     235-355mm

波导:    BJ-26 带 FD or FDP26 活套法兰

键盘输入工率:  > 6 kW
