CK-622 30kW/915MHz 大功率连续波磁控管
年月日：2021-08-24 看：12812
手机发送给：

CK-622（CWM-30L) 30kW/915MHz多次波磁控管非常广泛广泛用于红外光通信加水、冻解、烧结工艺、红外光通信等阳离子运用等科技领域。

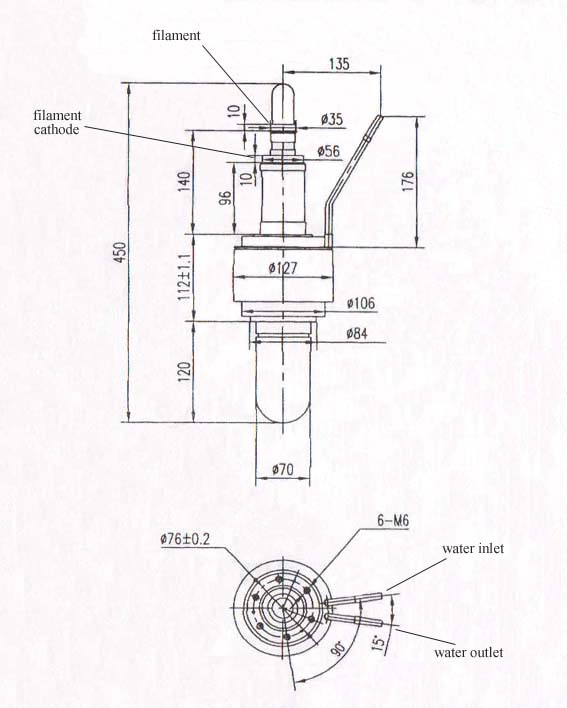

   CK-622（1M70A）型陆续波磁控管是33分米，固定好规律，全五金陶瓷图片组成，直速热式热水器纯钨负极的大公率徽波管。磁体由外附电磁振动器铁供应，管体水冷散热、负极引入有些风冷，徽波电量从支承全向天线输入输出，可同时激发多边形波导，供徽波受热作公率源用。


主要性能

频点

     915±25 MHz

阳极电流值

2.8 A

灯丝线电压

12.6±1.2V

灯丝感应电流

115 A

灯丝冷热敏电阻

0.01 Ω

发动机预热耗时

60 S

电磁场

1100 GS (电磁波铁二极两边极轴上)

使用极限数据


是较为小的

最多

灯丝浪涌功率


250A

灯丝电流值


115A

打火事件

60S


阳极输出功率


14KV

阳极瞬时电流


3A

阳极輸入电机功率


   35KW

阳极耗散


15KW

负荷电流电压驻波比


打印输出工率30kw≤1.2、25kw≤2.5、20kw≤3

  阳极冷却水量

8升/分


 阳极冷却水出液的温度


50℃

金属质的表面热度


130℃

 瓷器外面体温


150℃

典型工作状态

  灯丝电压（提前预热）

                   115A

                   115A

                   115A

灯丝电流值（作业）

                   100A

                   98A

                   96A

阳极电流电压

                   12.5KV

                   12.5KV

                   12.5KV

阳极工作电流

                   2.0A

                   2.4A

                 ;  2.8A

内容输出工率

                   20KW

                   25KW

                   ;30KW

环境下端电压驻波比

       ;            〈2.5

                   〈2.0

                   〈1.2

磁通密度计算公式

                   ~0.131T

                    ~0.129T

                   ~0.127T
